Software de Cálculo, Análise e Detalhamento de Blocos sobre Estacas
Cinco métodos normativos, de 1 a 24 estacas, com croqui cotado, detalhamento das armaduras em DXF e memorial completo. E o edifício inteiro entra de uma vez: o FEBLOCOS lê o arquivo do TQS e cria um bloco por fundação.
tenho interesse e quero mais informações

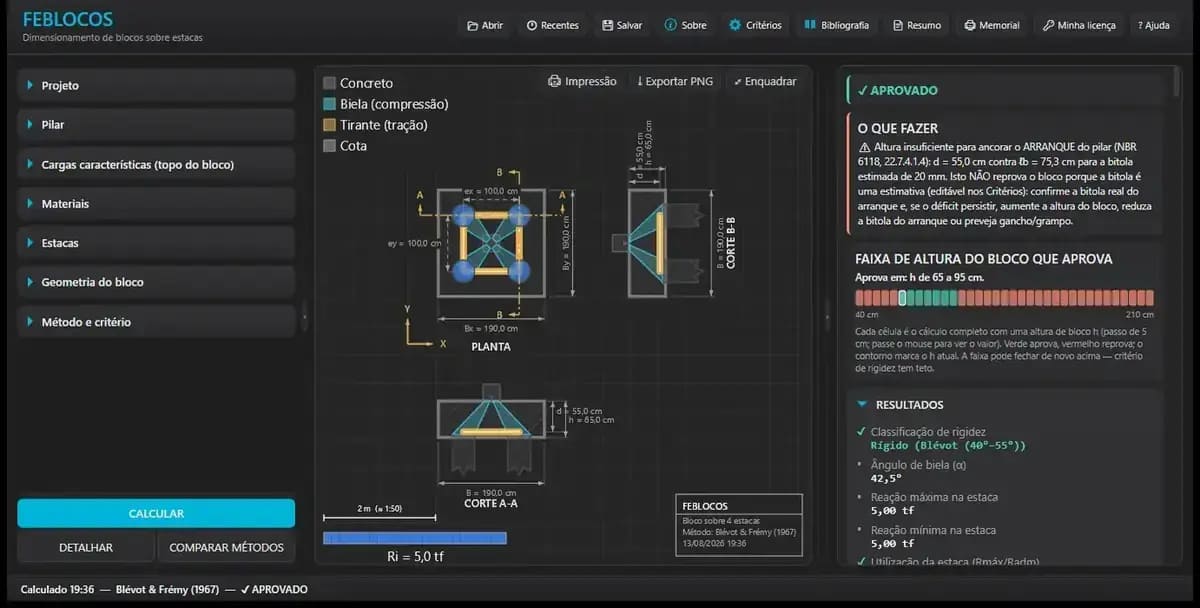

Entrada, Prancha, Resultados/Memorial e Detalhamento
Entrada em sete grupos
Projeto, pilar, cargas, materiais, estacas, geometria e método, em painéis recolhíveis. CALCULAR, DETALHAR e COMPARAR MÉTODOS fixos no pé.
Planta e os dois cortes
Uma prancha só, com zoom e pan livres. Impressão, Exportar PNG e Enquadrar na própria vista.
Resultado e Memorial
APROVADO/REPROVADO, o ajuste recomendado, a faixa de altura que aprova e os números: rigidez, ângulo de biela, reação máxima e mínima, utilização da estaca.
O edifício inteiro entra de uma vez
O FEBLOCOS lê o GEOTQS.XML e monta os blocos sozinho: um por fundação do edifício, com pilar, geometria, posições reais das estacas e combinações de carregamento já carregadas. Sem redigitar bloco por bloco.
Todas as fundações, num clique
Importe só a fundação selecionada ou todas de uma vez. Cada bloco chega com o seu pilar e as estacas nas coordenadas reais — inclusive os grupos girados.
Cada caso com o seu nível declarado
ELS entram como características e ULS como já majoradas, cada uma com o nível declarado. Nada é reinterpretado em silêncio.
Vários blocos no mesmo projeto
Vários blocos no mesmo projeto, cada um com todas as entradas próprias. Você troca de bloco pela lista lateral e croqui, memorial e detalhamento acompanham.
O que ele não importa, ele escreve
Capacidade de carga e comprimento da estaca o TQS não exporta — esses dois você informa. Fundação que o leitor não sabe reduzir com segurança sai recusada com o motivo, nunca aproximada.
A pior combinação sai nomeada
Cada caso roda o bloco por inteiro, a aprovação exige todos, e o detalhamento sai do caso que governa a armadura — um caso real, nunca um envelope de máximos.
O memorial abre a seção de combinações com a pior em destaque e lista o pior caso de cada verificação com a medida que o elegeu: As adotado, σ/limite, ℓb, τSd/τRd.
- 1 Exportar o GEOTQS.XML no TQS
- 2 Importar todos os blocos
- 3 Informar capacidade e comprimento da estaca
- 4 Calcular — envoltória de todas as combinações
- 5 Detalhar e exportar em DXF
Cada etapa aparece no desenho e no memorial
Saída real do software. Em toda verificação, o memorial imprime a fórmula, a substituição numérica e a referência.
Trecho real do memorial
A fórmula, a substituição numérica e a referência bibliográfica — com o limite que governa a aprovação identificado.
O memorial é completo, detalhado e transparente
O usuário tem total transparência sobre tudo que é feito no software.
- 1 Considerações teóricas
- 2 Dados de entrada
- 3 Distribuição de carga
- 4 Classificação do bloco
- 5 Dimensionamento pelo método
- 6 Armadura principal adotada
- 7 Armaduras complementares
- 8 Verificações finais
- · Limitações do software
- · Recomendações ao engenheiro
- · Termo de responsabilidade
Cada cálculo e cada formulação aparecem por escrito no memorial — dá para conferir tudo, linha a linha.
Cada método cita de onde vem
Blévot & Frémy (1967), CEB Boletim 73, Fusco (1994), NBR 6118:2023 e o acervo sobre distribuição de carga, numa janela própria — e referenciados verificação por verificação.
O que ele não faz, escrito
Strut-and-tie completo, perímetro crítico ACI/CSA e ancoragem de estaca tracionada ficam de fora — e isso sai escrito.
Coeficientes num quadro só
γf, γc, γs, γn e KR num quadro só, redeclarados com fonte em cada seção. Todos editáveis na janela de Critérios.
Distribuição de carga: a estática é uma hipótese, não um fato
A conta de sempre assume bloco infinitamente rígido e todas as estacas cedendo igual — e a diferença aparece justamente na estaca mais carregada. O FEBLOCOS traz o modelo elástico para dentro do projeto e mostra, estaca por estaca, o quanto essa hipótese custou.
Bloco em grelha, estaca em mola
O bloco é resolvido como grelha de placa (Timoshenko, com deformação por cortante) apoiada em uma mola vertical por estaca, de coeficiente kv. A malha nasce das linhas notáveis do bloco.
A mola que traciona é liberada
Estaca que aparece tracionada sem capacidade à tração declarada tem a mola liberada, e o sistema é re-resolvido por equilíbrio.
O modo nunca alivia para aprovar
Capacidade de carga, punção e arrancamento consomem a envoltória entre a reação estática e a elástica, estaca por estaca. Ligar o recurso pode aumentar a exigência; nunca diminuí-la.
“A ESTACA CRÍTICA MUDOU”
A tabela mostra estática → elástica (Δ%), com a crítica marcada e a tração em vermelho. Quando o modelo elástico elege outra estaca como a mais carregada, um banner avisa.
O selo: até onde isso foi ensaiado
O resultado sai com um selo consultivo, presente em todas as edições, que classifica o seu caso e cita a fonte de cada motivo.
Verde só na faixa em que há ensaio de bloco instrumentado (Senna Jr., 1993; Rezende, 1995). Vermelho quando há estaca interna em bloco flexível. E os gatilhos da NBR 6118:2023, 22.7.3 rebaixam o selo por conta própria.
A estaca interna é achada pelo fecho convexo do grupo, não por contagem: o arranjo de 5 estacas em quadrado com uma no centro tem estaca interna, e nenhuma regra de “número de estacas” pega isso.
- · Não substitui a análise de interação solo-estrutura do projeto geotécnico
- · O kv é dado de projeto — os valores oferecidos são referência, não default disfarçado
- · Sem kv informado, ele recusa com orientação: não inventa número
- · A sensibilidade à altura é anotação de projeto, nunca critério de aprovação
Quando o dado não existe, mostre a faixa
O coeficiente de mola quase nenhum projeto tem com precisão. Em vez de fingir um valor único, o software mostra o quanto o resultado depende dele.
Estudo paramétrico do coeficiente de mola
A reação de cada estaca é recalculada em quatro pontos de referência e sai como uma faixa por estaca. Faixa estreita, o kv não manda no seu bloco; faixa larga, você descobriu onde investir no dado geotécnico.
Sensibilidade à altura do bloco
A mesma varredura na altura do bloco, de 0,6h a 2,0h, como curva anotada no painel — com a fonte junto (Ramos, 2007; Munhoz, Delalibera e Oliveira, 2013).
Majoração das estacas centrais
A majoração da reação nas estacas internas (Ramos, 2007) fica na mesma janela — e o Modo Molas a ignora, com a premissa declarada no memorial.
Vem instalado, com o caso da tese
O bloco sobre 10 estacas do Caso 4 de Ramos (2007) vem instalado, já com o Modo Molas e as duas análises ligadas. Você abre, calcula e compara com a tese.
Tudo declarado por escrito
A tabela estática → elástica com o Δ% por estaca, o modelo adotado, o kv usado e a origem de cada valor. Nenhuma escolha fica implícita.
Uma seção só de bibliografia
Ramos, Senna Jr., Rezende, Munhoz/Delalibera/Oliveira, IBRACON, Hanna e Randolph & Reul, numa janela própria — com o que cada um sustenta dentro do software.
Para o bloco que sai do caso simples
Pilar fora do centro, estaca tracionada, bloco flexível, estaca executada fora da posição — cada caso com rota própria de cálculo e a adoção escrita no memorial.
Pilar excêntrico e estacas fora de posição
Grupo descentrado em relação ao pilar: os métodos generalizados calculam com a adoção declarada, os de geometria fechada recusam com o motivo. O croqui marca o baricentro cotado e a punção mede a folga real de cada lado.
Estaca tracionada e arrancamento
Modelo próprio: tirante vertical, banzo superior tracionado e estribo de suspensão na faixa da NBR 6118, Figura 22.7. O arrancamento é verificado nas duas metades, geotécnica e estrutural.
Conferência das estacas executadas
Com as posições que a obra executou, o programa recalcula as reações e emite o parecer pelo critério da NBR 6122:2022, 8.5.6.2. Estaca que passa a tracionar reprova por regra própria.
Uma rota de cálculo, não uma exceção
Classificado flexível, o bloco não para no “reprovado por rigidez”: é dimensionado pelo CEB-70 — flexão nas seções de referência, cortante e punção obrigatória (NBR 6118:2023, 22.7.4.2), com as adoções em alerta.
Posições, bitolas, comprimentos de corte e peso
Posições com bitola, espaçamento, gancho e comprimento de corte, barras desenhadas em planta e nos dois cortes, tabela de aço com o peso total. E o que ele detalhou você edita posição por posição, sem perder a verificação.
O ferro é seu — e continua conferido
Cada linha é uma posição real (“N1”, “N2”…). Você ajusta bitola, espaçamento, quantidade, comprimento e gancho, e o desenho se refaz ao vivo, a cada campo.
Ajustar não desliga a conferência: VERIFICAR BLOCO recalcula o bloco inteiro com o detalhamento que está na tela e reprova nomeada a posição que não cobre a área exigida ou fura o teto de espaçamento. Verificar não grava — quem grava é o “Aplicar e fechar”.
E o memorial registra a autoria: a posição que você ajustou sai declarada como decisão do projetista.
- Qtd Manda — quem digita “12 barras” não quer que o software conte de novo
- Esp. Fixa a quantidade que cabe na faixa
- Ø Recalcula a quantidade pela área
- Comp. Não mexe em área; mexe em peso e lista de corte
- Gancho Idem — dobra, peso e comprimento de corte

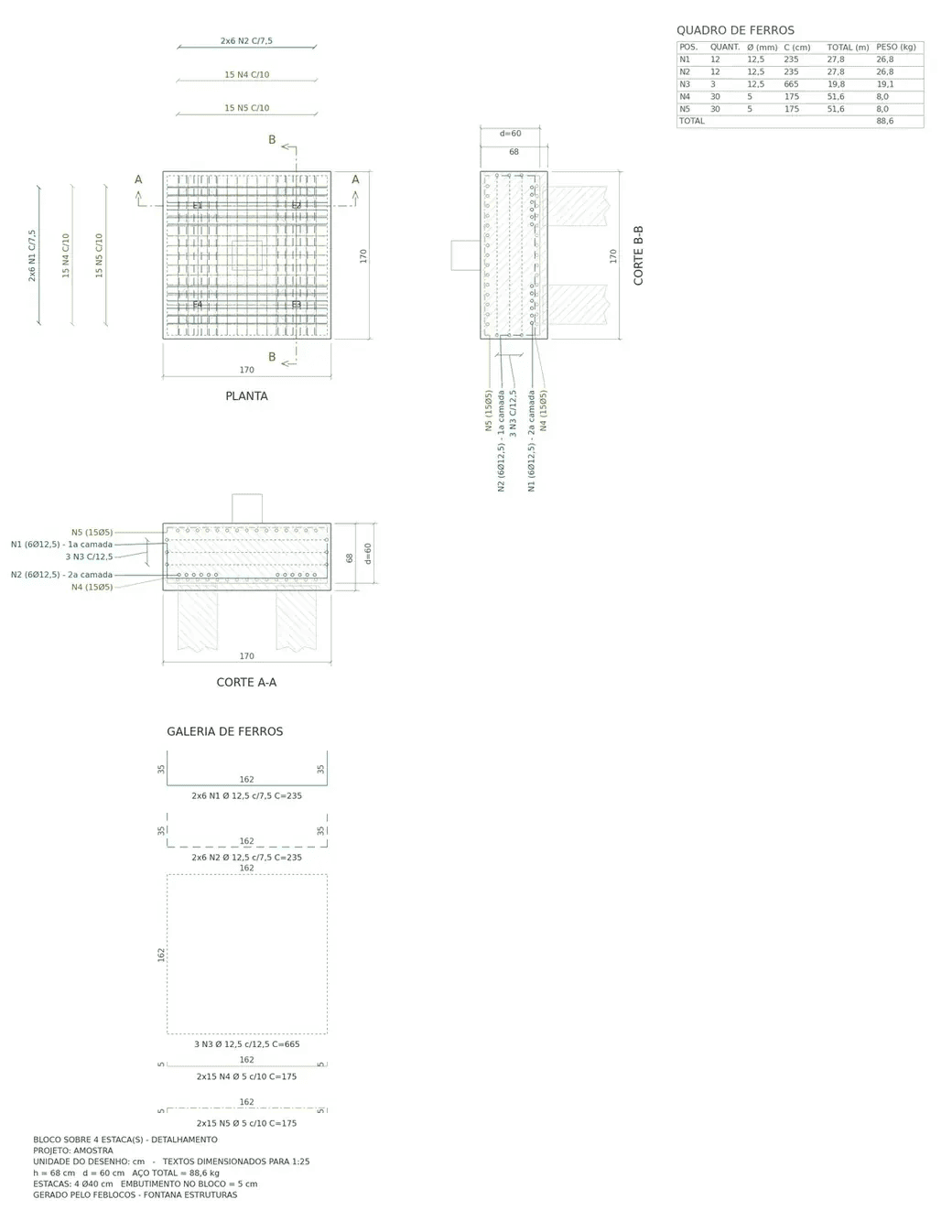

O detalhamento sai em DXF, em escala real
Um botão na janela de detalhamento grava o desenho como arquivo de CAD. Abre direto no AutoCAD, sem plugin e sem conversor.
O que vem dentro do arquivo
As três vistas — planta, corte A-A e corte B-B —, a galeria de ferros, o quadro de ferros com quantidade, bitola, comprimento e peso, as cotas e o rodapé com aço total.
Você escolhe unidade, escala de plotagem e fundo — papel branco ou model space escuro.
Geometria em escala real, em 16 camadas separadas — fôrma, estacas, pilar, cada família de armadura, cotas e eixos. Você congela o que não interessa e trabalha por cima do resto.
DXF AC1015, sem dependência
Escrito pelo próprio FEBLOCOS no DXF do AutoCAD 2000, lido por qualquer CAD atual.
Duas conferências, porque uma só não bastaria
Contra exemplos resolvidos da literatura. Os exemplos de Bastos (UNESP/Bauru, 2023), originalmente de Machado (1985), são recalculados a cada versão e comparados número a número: ângulo de biela, tensão nos nós, área de armadura.
Contra ensaios de laboratório. Dezesseis blocos sobre quatro estacas rompidos nas séries de Clarke (1973) e Suzuki (1998 e 2000): o software recalcula a capacidade com as resistências reais do ensaio e todos os coeficientes em 1,0, e o resultado tem de ficar abaixo da carga que rompeu o bloco. Se uma alteração futura ultrapassar qualquer ensaio, a compilação falha.
E a conferência manual, feita por engenheiro na tela, em 1, 2, 3, 4, 5, 6 e 7 estacas, com carga baixa e alta. Fazem parte dela os cinco casos de Blévot e quatro blocos conferidos contra o TQS (2 estacas a 70 tf, 3 a 100 tf, 4 a 150 tf e 5 a 180 tf).
Os dezesseis corpos de prova e os casos de conferência vêm instalados com o software — você abre, calcula e confere. Fonte dos ensaios: Chantelot & Mathern (Chalmers University of Technology, 2010).
Cinco saídas, e todas vão para a pasta do projeto
Memorial de cálculo
Premissas, coeficientes, cada verificação e a bibliografia. Sai impresso ou em PDF.
Resumo de uma folha
Croqui, resultados e quadro de ferros numa página só — o que se anexa à prancha no dia a dia.
Prancha e detalhamento em PNG
Exportação do croqui e do detalhamento em 1×, 2× ou 4×, no tema escuro ou no modo impressão.
Detalhamento em DXF
Fôrma, estacas, pilar e todas as barras em escala real, separadas em camadas, no padrão da ABNT. Abre direto no AutoCAD — você cota e emoldura no carimbo do seu escritório.
Projeto salvo em .feblocos
Todas as entradas, critérios, combinações e coordenadas de estaca gravadas — de todos os blocos do projeto. Reabre, recalcula e continua de onde parou, com desfazer e refazer durante a edição.
Já tenho minha própria planilha de bloco sobre estacas. Por que mudar?+
O detalhamento sai pronto para a prancha?+
O DXF abre no meu CAD? Preciso de algum plugin?+
Só calculo blocos pequenos, não preciso de vários métodos.+
Métodos simplificados de bielas e tirantes me preocupam.+
Como eu sei que os números estão certos?+
A armadura não mudou quando aumentei a carga. Está errado?+
Eu projeto no TQS. Como o FEBLOCOS entra no meu fluxo?+
Posso mudar o ferro que o software detalhou?+
Tenho um bloco com pilar fora do centro e estaca tracionando. Ele resolve?+
Quanto custa?+
Escolha a sua versão do FEBLOCOS
Duas edições, a mesma base de cálculo, croqui, detalhamento, memorial e exportação DXF. O que muda é a cobertura de métodos, a integração com o TQS e os recursos de análise.
Atenção: A opção "dias grátis até a primeira cobrança" é válida apenas para pagamentos realizados por cartão de crédito.
Versão Basic
Os cinco métodos de uso corrente no Brasil, com todo o fluxo do software.
- Blocos de 1 a 24 estacas, qualquer arranjo
- Blévot, CEB-70, Fusco A, Fusco B e MBT
- Croqui cotado: planta e os dois cortes
- Detalhamento das armaduras, com quadro de ferros
- Ajuste do ferro por posição, com VERIFICAR BLOCO
- Armadura em múltiplas camadas e desfazer/refazer
- Selo de validade da distribuição de carga
- Exportação em DXF e PNG
- Memorial de cálculo completo e comparativo entre métodos
A assinatura tem renovação trimestral — equivale a R$ 47,00 por mês. Você usa o software enquanto ela estiver ativa, e os 7 primeiros dias são grátis (cartão de crédito). No perpétuo, paga uma vez e a licença é sua. As condições de parcelamento aparecem no checkout.
Versão Full
Tudo o que a Basic faz, mais a integração com o TQS, as combinações e a análise avançada.
- Tudo da versão Basic
- Integração com o TQS: o edifício inteiro importado de uma vez, um bloco por fundação
- Combinações de carregamento, com a pior combinação nomeada no memorial
- Multi-bloco: vários blocos no mesmo projeto, cada um com as suas entradas
- Estaca tracionada, arrancamento e pilar excêntrico
- Bloco flexível dimensionado pelo CEB-70
- Conferência as-built pela NBR 6122:2022
- Edição das coordenadas de cada estaca
- Estudo de pré-dimensionamento por varredura
- Majoração da reação nas estacas centrais
- Análise avançada da distribuição de carga (Modo Molas, paramétrico de kv, sensibilidade à altura)
A assinatura tem renovação trimestral — equivale a R$ 87,00 por mês. Você usa o software enquanto ela estiver ativa, e os 7 primeiros dias são grátis (cartão de crédito). No perpétuo, paga uma vez e a licença é sua. As condições de parcelamento aparecem no checkout.
Quer ver o software rodando antes de decidir, ou tirar uma dúvida sobre qual edição atende o seu escritório? Fale com a gente.
